对一恒箱式电阻炉校准规范的几点意见

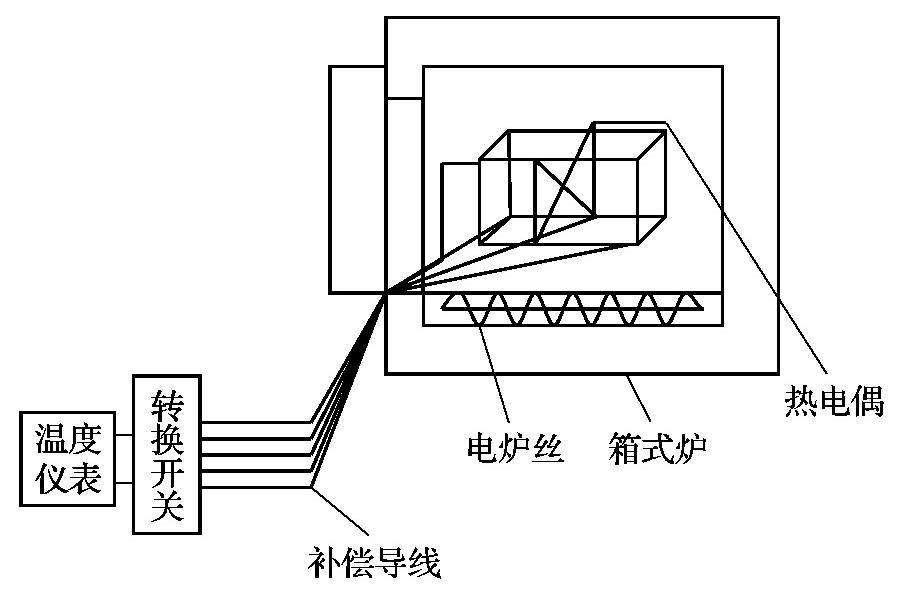

先根据箱式炉（上海一恒科学仪器有限公司）测温区的尺寸设计测温架的大小和形状, 确定5个或9个测温点;再将标准器热电偶测量端固定在测温架的各个测温点位置上;然后将测温架装入炉内, 热电偶参考端引出炉外, 依标记序号分别通过转换开关与测量仪器连接;最后关闭炉门, 通电升温, 检测人员通过测量仪器读取数据。温度校准装置测量箱式炉示意图如下图所示。

上海一恒程控箱式电阻炉型号SX2-4-10N剖析图

在温场测试操作实践中, 会遇到一些具体问题:
1) 为了保证温场均匀度、稳定度不受影响, 厂家生产的箱式电阻炉的炉门与炉壁契合度越来越高, 密闭效果越来越好, 不便于采用从炉门缝隙将热电偶引出的方法。
2) 由于不同型号的箱式电阻炉炉内容积各不相同, 靠检验检测机构提供测温支架进行检测, 会造成不配套, 影响测量结果。
3) 大部分企业使用的SX2系列箱式炉, 炉内空间不大。把测温架置入炉内, 关闭炉门时, 会拉动补偿导线, 引起炉内热电偶测量位置的变化, 从而影响测量结果的准确性。
4) 标准热电偶价格较高。在多次频繁的检测中, 不断的被箱式电阻炉的炉门挤压, 可能导致损坏, 增加检测成本。
5) 部分箱式电阻炉加热丝裸露在炉膛内, 检测时热电偶容易接触到加热电炉丝, 会引发设备故障, 存在安全隐患。

数据处理分四部分阐述了炉温均匀度、炉温稳定度、炉温偏差、炉温最大温差的计算方法, 在7.4.3炉温偏差计算中出现的名词“标称温度”, 规范没有作详细解释。这就造成了对标称温度的选择, 不同的操作人员有不同的理解。

一般来说, 当箱式炉显示值与设定值相吻合并持续一段时间后, 操作人员可以判断该设备温场相对稳定并开始进行校准, 该设备的设定值或显示值均可作为标称温度代入公式计算。当箱式炉显示值与设定值始终有较大误差, 且误差值持续不变时, 操作人员也可判断该设备温场相对稳定并开始进行校准, 此时, 标称温度应选择设备显示值代入公式计算, 并在原始记录上予以说明, 设备设定值只能作为箱式炉温场真实情况的参考, 不予使用。
